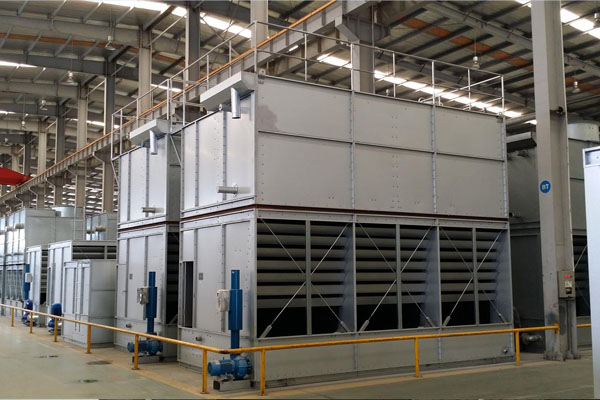

多臺冷卻塔并聯使用的注意事項

　　冷卻塔系統規范要求主機尺寸盡量匹配，以適應負載的變化，但此時連接冷凝器、水泵和冷卻塔是很麻煩的。

　　工程中，多臺冷卻塔并聯運行時，一般有5種配管方式，見圖8-12。

　　圖9 管道布置最為復雜，占用空間大，但流量分布合理，運行可靠性高。 圖8、圖10、圖11中的管線布置簡單，但經常出現溢流補水現象。 主要原因是：

　　1、一般在塔的進水管上安裝電動閥，出水管上不裝。 未運行的塔的進水閥關閉，但出水管已連接。 單臺機組運行時，所用冷卻塔的水盤水位升高，造成溢流，而其他不運行的冷卻塔的水盤不斷補水。

　　2、各塔配水不平衡，主要是管道布置問題。 有的塔進水管阻力小，出水管阻力大; 進水多進水少，導致溢出。 相反，有些塔會不斷補充水。

　　3、當幾個不同大小的冷卻塔連接在一起時，塔內水位不一樣，水盤低的塔難免會溢出。

　　基于以上問題，設計時要注意平衡問題，包括水位平衡和水量平衡。 聯合取水法通常采取以下措施：

　　1、圖8中，各冷卻塔進出水管均裝有電動閥，與水泵、冷卻塔風機聯鎖。

　　2、圖8、圖10、圖11中各冷卻塔(包括大小不同的塔)的水位應控制在同一高度，高度差不大于30mm。 塔間安裝冷卻塔平衡管，加大出水管公用管段直徑。

　　3、對于圖8和圖11，為了平衡每臺冷水機的水量，可以在每臺冷水機的出水口安裝一個平衡閥。 圖12 流水線布局簡單，系統流程易于平衡。 我們公司經常采用這種方法。
