無風扇靜音冷卻塔是一種流體動能結合擴壓器增壓原理將動能直接轉化為壓差，將塔外空氣引入塔內，形成流動空氣，然后排出熱交換后出塔 高效節能冷卻塔。無風扇塔在空氣動力學上利用流體和空氣壓力的變化來產生氣流，代替風扇的動能。

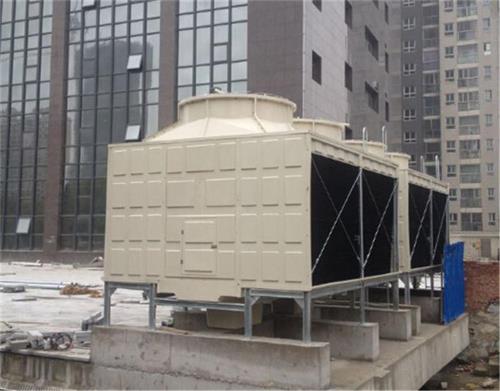

無風扇靜音冷卻塔

中央空調冷水機組大型無風扇靜音冷卻塔是一種自然通風冷卻塔，也是目前空調機冷卻、中央空調冷水機組常用的自然通風冷卻塔。中央空調冷水機組大型無風扇靜音冷卻塔與傳統冷卻塔相比，具有能耗少、效率高、噪音低、結構堅固、超耐用等特點。一般來說，無風扇靜音冷卻塔的結構主要有以下幾個部分：

1、冷卻塔循環泵及進出水管道 無風扇冷卻塔循環泵及進出水管道是所有冷卻塔所必需的。冷卻塔作為一個部件，中央空調冷水機組和大型無風扇靜音冷卻塔由于依靠循環工作水泵提供熱水動能，因此對循環泵的要求較高。循環泵的功率和揚程必須經過科學計算，以滿足循環工作水的流量和輸送距離，同時滿足噴嘴動能的設計要求，以達到最大的冷卻能力和其他設計的指標值。廣東特菱節能空調生產的無風??扇靜音冷卻塔所使用的各類循環工作水泵及進出水管道均由集團專業科技人員研發設計并投入車間精密制造。循環泵為海龍泵系列。泵體的選型、進出水管的鋪設均由公司專業技術人員進行。 2、塔體結構 中央空調冷水機組大型無風扇靜音冷卻塔的塔體結構由箱體和支架組成。塔體一般采用熱鍍鋅鋼板，表面噴塑，雙折邊組裝，無需焊接。整體外觀美觀大方，超強耐腐蝕，可使用15-20年。塔體也可部分或全部采用201、304不銹鋼制成。塔體側面設有百葉窗或其他進風口，塔體支撐架一般采用不銹鋼材料，結構堅固，經久耐用。

廣東特菱節能空調生產的無風??扇靜音冷卻塔塔體結構采用熱鍍鋅鋼板或201、304不銹鋼板制成，結構堅固，超強耐腐蝕性。其外觀采用精湛工藝靈活打造，彰顯時尚與特色。內部空間寬敞，可根據客戶需求靈活改變零件布局，最大限度地發揮產品功能，滿足客戶的特殊要求。

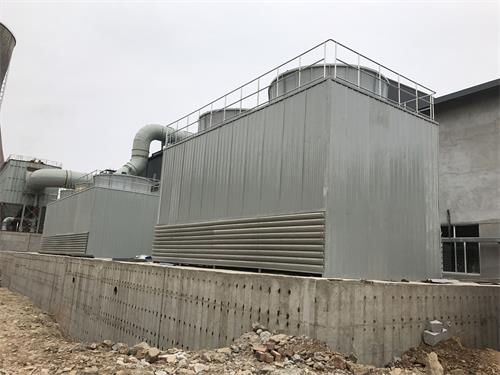

無風扇靜音冷卻塔

3.無風扇靜音冷卻塔配風裝置 中央空調冷水機組大型無風扇靜音冷卻塔配風裝置是散流器和空氣入口和出口。擴散器和出風口采用無風扇空氣動力學理論和伯努利定理進行設計和應用，確保噴嘴噴出的水氣混合物達到合適的效果。進風口通常采用百葉裝置，簡單實用。特菱系列無風扇靜音冷卻塔采用的擴壓器是集團科研人員應用空氣動力學、熱力學、流體理論開發設計的新技術產品。擴壓器科學實用，空氣動力效果好，散熱性能優良，保證了整塔工作效率高、冷卻能力強。 4、中央空調冷水機組無風扇靜音冷卻塔配水系統主要部分大型無風扇靜音冷卻塔配水系統主要部分是進水噴嘴管和上噴嘴管道。為了保證冷卻效果，無風扇靜音冷卻塔的噴嘴為多柱噴嘴，其上安裝了多個噴嘴，均為高效噴嘴，噴淋效果好。特菱系列無風扇靜音冷卻塔噴嘴采用UPVC管或特種高性能管材制成，重量輕、水流阻力小、耐腐蝕，可使用20年以上。高品質高效特性噴嘴，噴出的水氣混合物具有良好的冷卻效果，屬高效專利噴嘴。即將推出的噴嘴還具有流量系數高、不堵塞、更換方便等特點。 5、靜音冷卻塔集水裝置中央空調冷水機組設有大型無風扇靜音冷卻塔，塔頂設有集水器。集水器采用PVC或其他高效集水器，漂水率低。除水器重量輕、無腐蝕性、氧指數大于40、阻燃性好。

菱科閉式冷卻塔除水器采用聚氯乙烯、玻璃鋼或其他高性能材料制成，是一種新型Z型除水器。飄流的水滴被Z型除水器攔截和吸附，純凈的氣體從冷卻塔中流出，將多余的熱能散發到廣闊的大氣中。

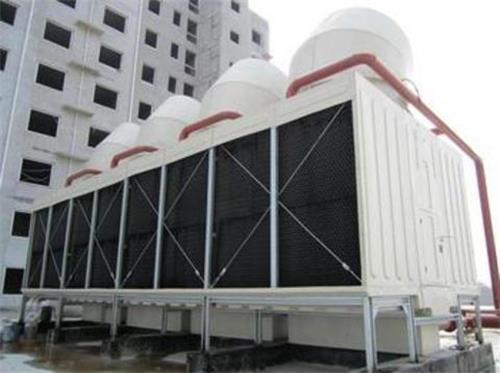

無風扇靜音冷卻塔

六、無風扇靜音冷卻塔填料 冷卻塔填料是無風扇靜音冷卻塔中的可選部件，一般在工況下對于冷卻效率要求較高的情況，冷卻塔廠家可以科學設計，在塔體內添加高熱效率填料。無風扇填料使自然下落的水滴形成水膜和水滴，增大了水-空氣熱交換面積，延長了熱交換時間。特菱系列無風扇靜音冷卻塔填料是特菱專用的高熱性能填料。特菱專利噴嘴噴出的水氣混合物，在空氣中進行熱交換后，成為直徑小于0.5mm的霧化水滴，靠重力自然落到特菱特制的高熱效率填料層上，然后緩慢下降。流了下來。進入塔內的冷空氣進行反向二次換熱，進一步降溫。兩次水-空氣熱交換散熱降溫，使LKE系列無風扇靜音冷卻塔具有良好的熱性能，高溫降可達20℃以上。 7、水盆和水箱中央空調冷水機大型無風扇靜音冷卻塔塔底設有水盆和水箱，是收集、匯聚冷卻水的裝置。特菱無風扇靜音冷卻塔底部的水盆、水箱采用超耐腐蝕熱鍍鋅鋼或不銹鋼材質，收集冷卻水，匯流后返回主機房。
